Обрабатывающий центр с ЧПУ для раскроя / Линия раскроя с хранилищем плит
Производитель: Holz-Her

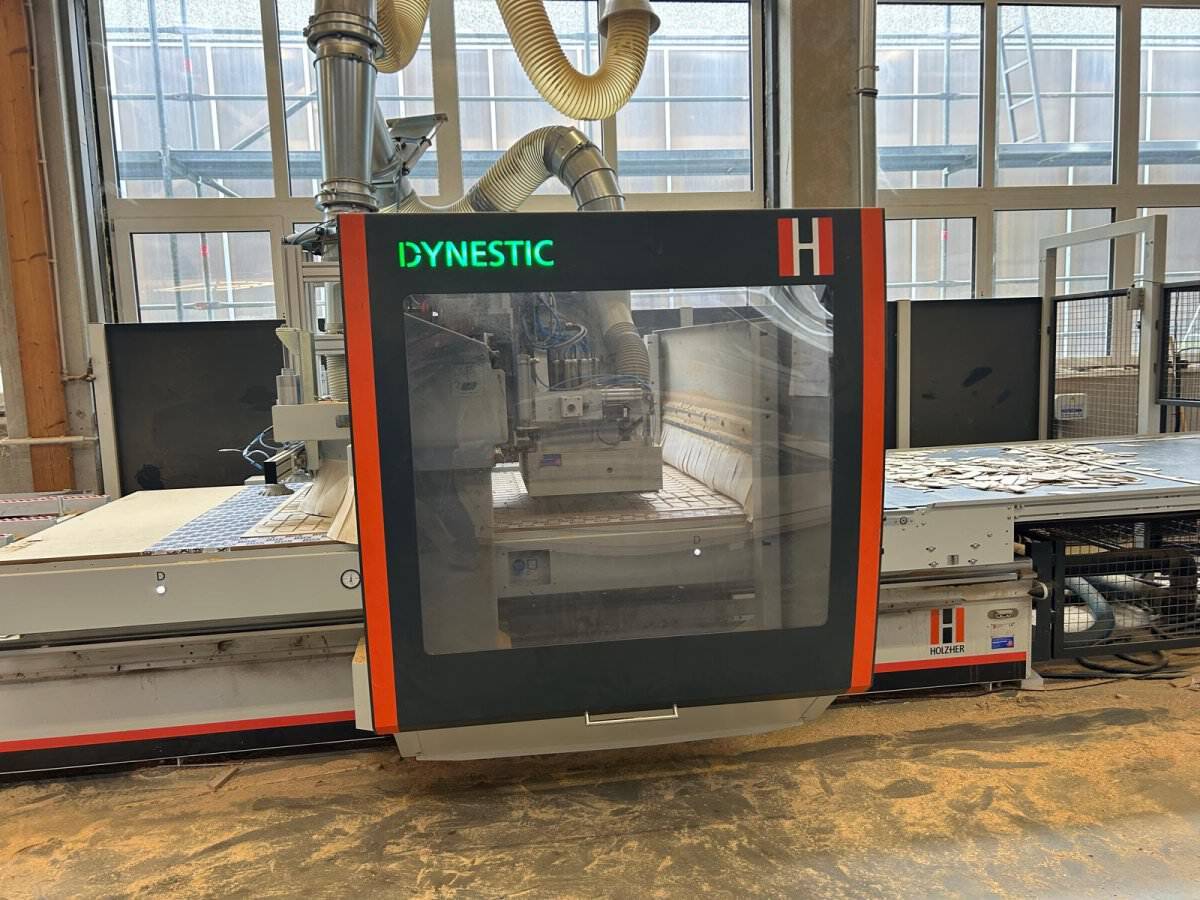

Модель Dynestic 7532 10.5 automatic с системой хранения плит Store-Master 5110
Год выпуска: 2019 (хранилище плит Store-Master — 2015)
Обрабатывающий центр с ЧПУ для раскроя с автоматической загрузкой, выталкивателем, маркировкой и подключенным плоским складом Store-Master для интегрированной обработки плит
Типичные области применения: производство мебели, изготовление корпусов, отделка интерьеров, оформление торговых помещений, столярные и плотницкие мастерские с раскроем плит методом раскроя
Рабочие размеры:
Площадь опоры стола для раскроя: макс. X 3100 мм x Y 1560 мм
Ход по оси X: 4695 мм
Ход по оси Y: 2100 мм
Ход по оси Z: 293 мм
Высота прохода по оси Z: 100 мм от верхней кромки стола (без износостойкой пластины)
Скорости:
Векторная скорость, макс. 128 м/мин
X 80 м/мин
Y 100 м/мин
Z 25 м/мин
Конструкция станка:
Станочная рама сварной конструкции
Подвижные стойки портального типа
Приводные направляющие призматической формы, шлифованные и закаленные
Привод с косозубыми рейками по осям X и Y
Шарико-винтовые шпиндели по оси Z
Стол Dynestic:
Сплошной обрабатывающий стол с сеткой для износостойких пластин
Пазы в направлениях X и Y, шаг 50 мм
Одноконтурная вакуумная система
Вакуумный насос 500 м³/ч, сухой ход
Фрезерный агрегат 7842:
Мощность 12,0 кВт (S6)
Частота вращения 1000 – 24 000 об/мин, плавная регулировка
Полная мощность в диапазоне 12 000 – 24 000 об/мин
Воздушное охлаждение
Патрон HSK-F 63
Керамические шарикоподшипники (гибридные подшипники)
Вес инструмента макс. 6 кг, включая патрон
Диаметр инструмента макс. 160 мм
Сверлильный агрегат 7877:
19 шпинделей, мощность привода 1,7 кВт
13 вертикальных шпинделей с индивидуальным управлением, U-образная компоновка (5+4 по оси X, 4 по оси Y), шаг 32 мм
Диаметр сверла, макс. 35 мм
Частота вращения 1000 – 4400 об/мин, плавная регулировка
6 горизонтальных шпинделей (2 сдвоенных сверлильных шпинделя по оси X, 1 сдвоенный сверлильный шпиндель по оси Y)
Патрон с резьбой M10, плотное прилегание 11 мм
Устройство смены инструмента 7875:
14-позиционный линейный пик-ап с кожухом для инструмента
Возможность установки цанговых патронов с хвостовиком HSK
Измерение длины инструмента Touch-Tool
Автоматизация:

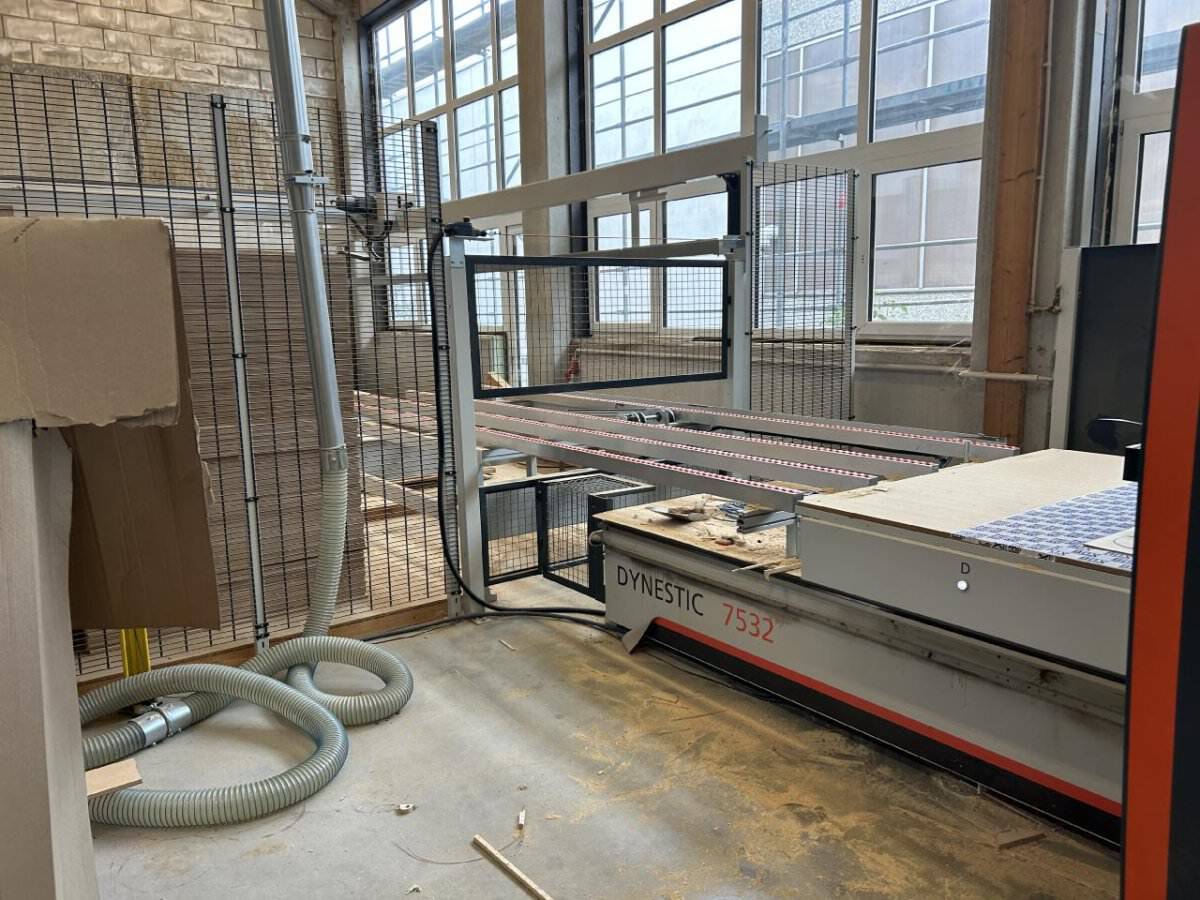

Загрузочный стол с 4 роликовыми конвейерами
Устройство подачи на подвижной стойке с 4 вакуумными присосками
Управляемый выталкиватель на подвижной стойке с одновременной аспирацией изнашиваемой пластины
Пневматически поднимаемая линейка 10" (AUT 12) на переднем крае стола

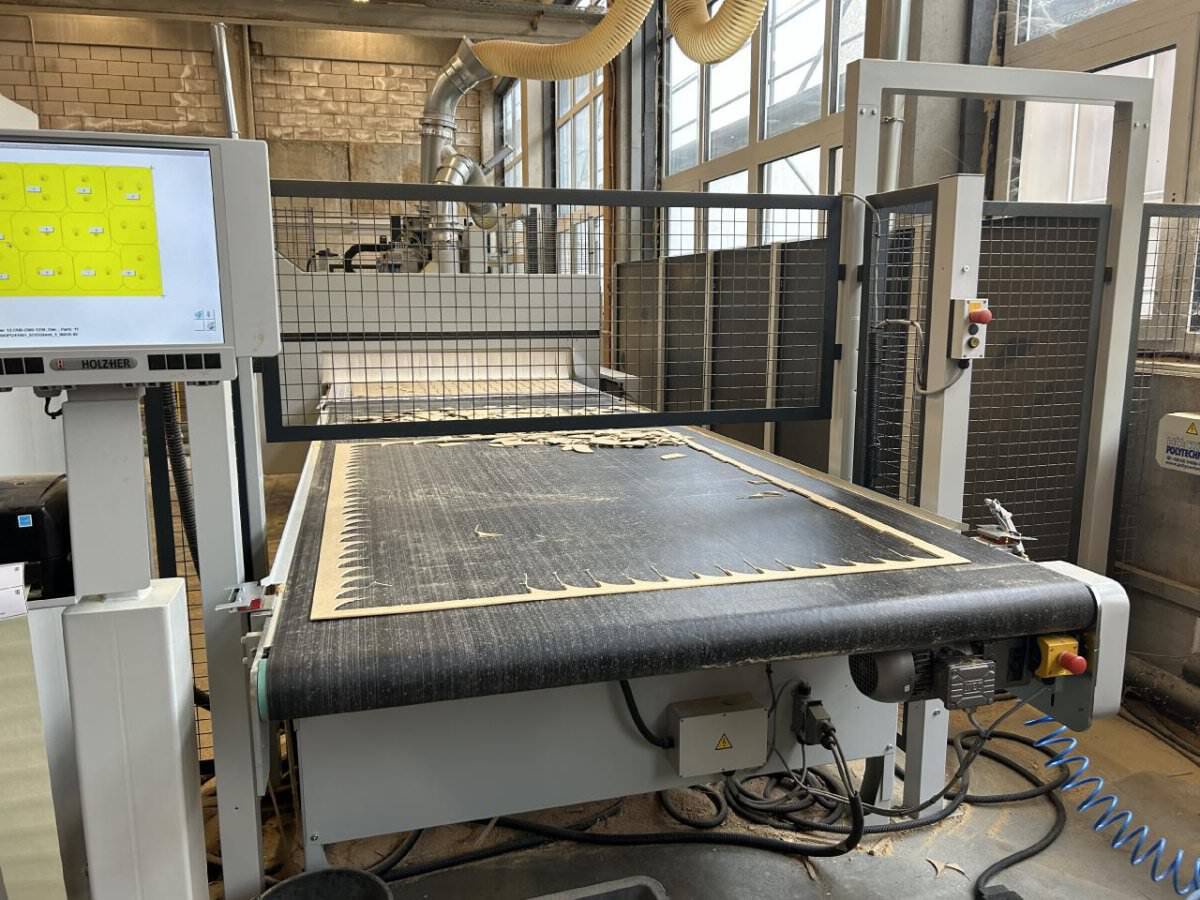

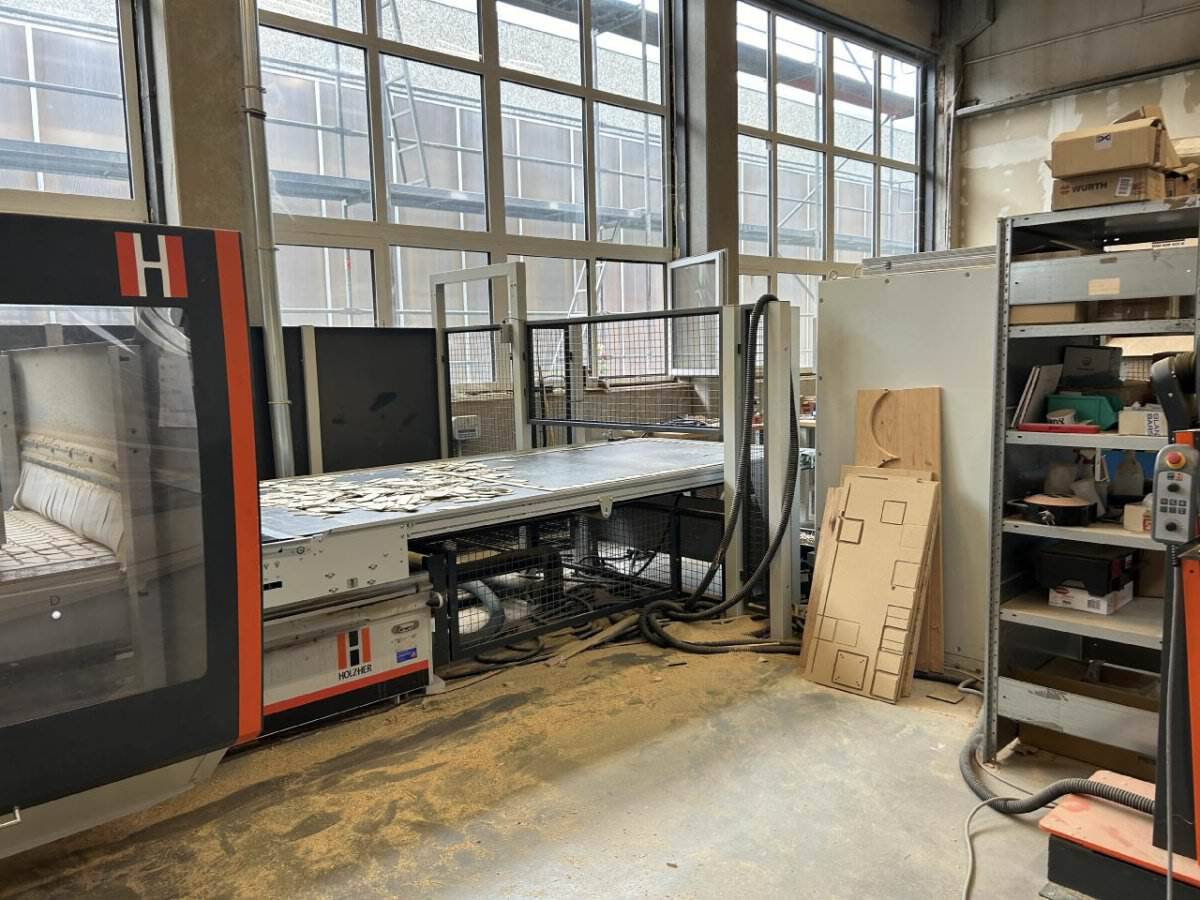

Стол приемки с конвейерной лентой
Ременной конвейер для передачи заготовок
Подпольная аспирация с аспирационным колодцем в конце стола приемки
Коммуникационный модуль для подключения к складу плит Store-Master
Маркировка TouchLabel:

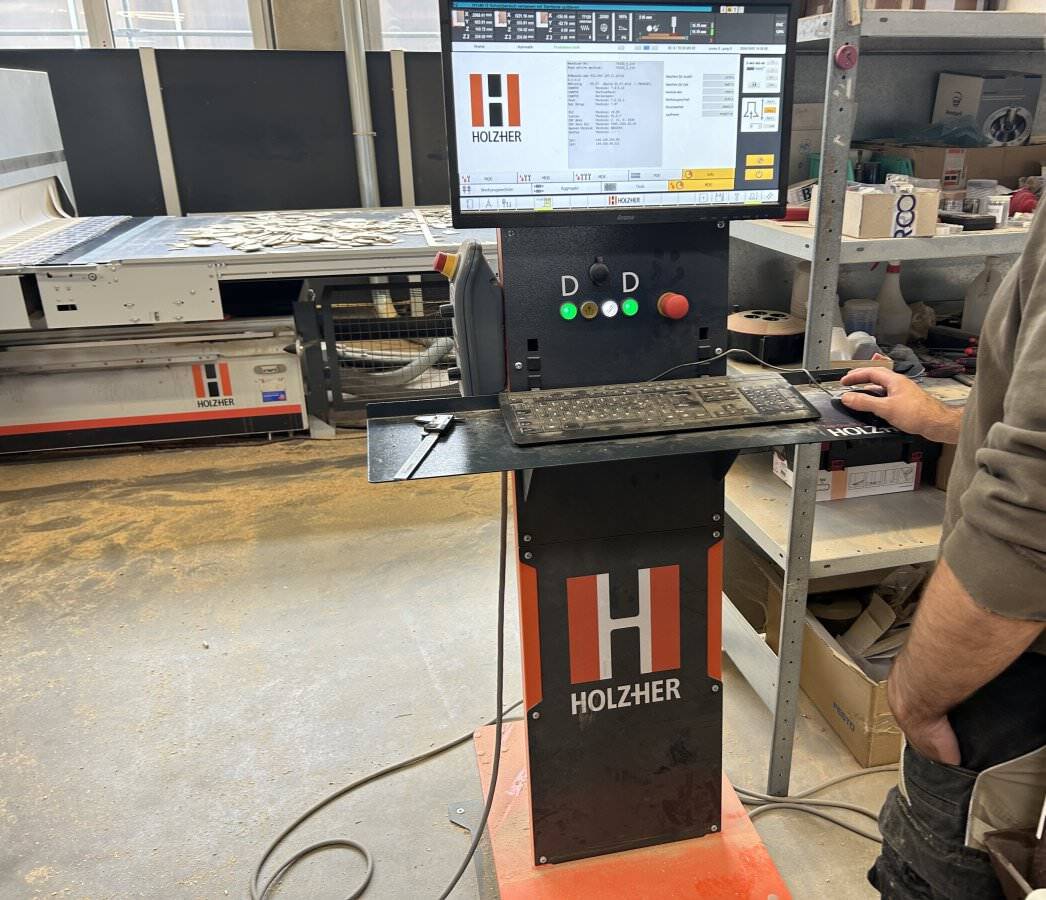

19-дюймовый сенсорный экран и принтер этикеток на штативе в зоне разгрузки
Отображение сгруппированной плиты, печать этикетки одним касанием по заготовке
Обычный текст, штрих-код и 2D-матрица данных
Редактор шаблонов этикеток с поддержкой до 25 переменных

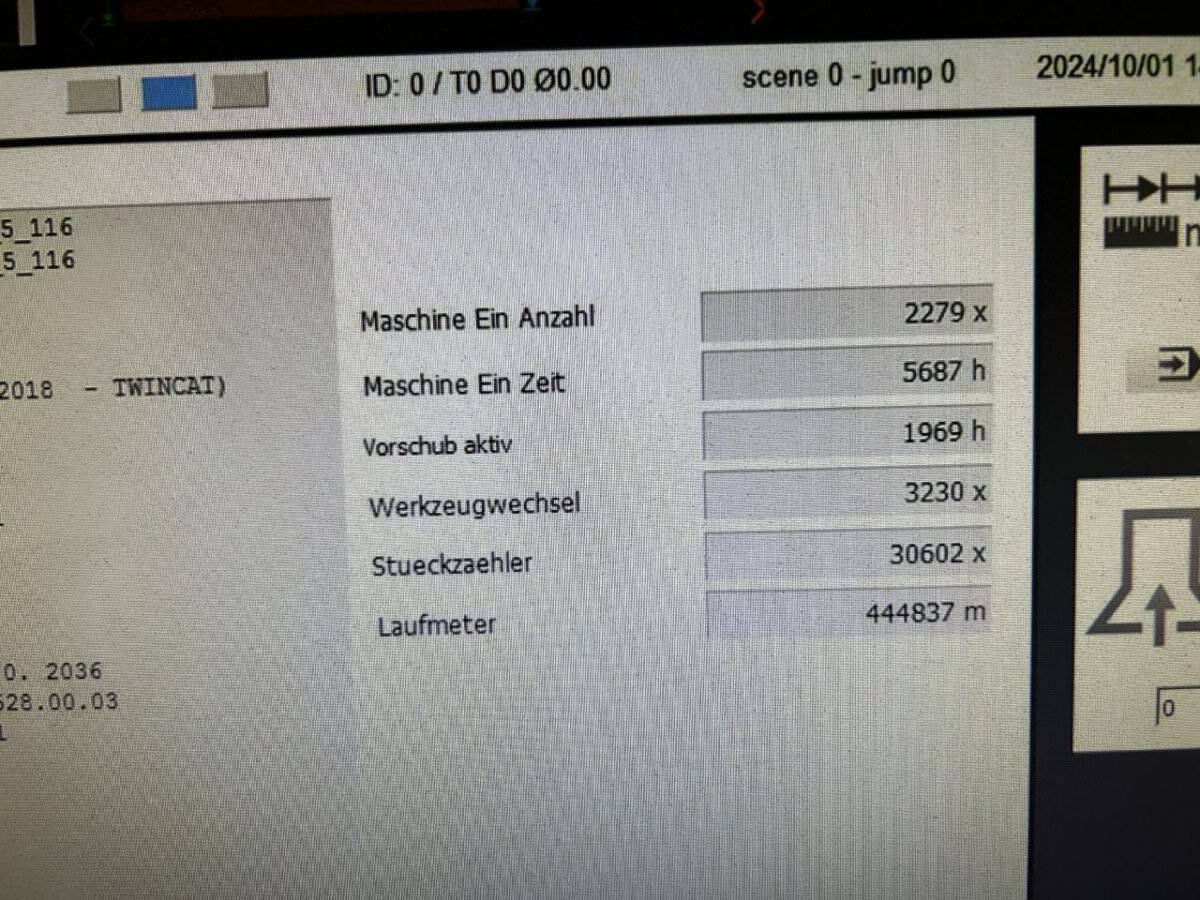

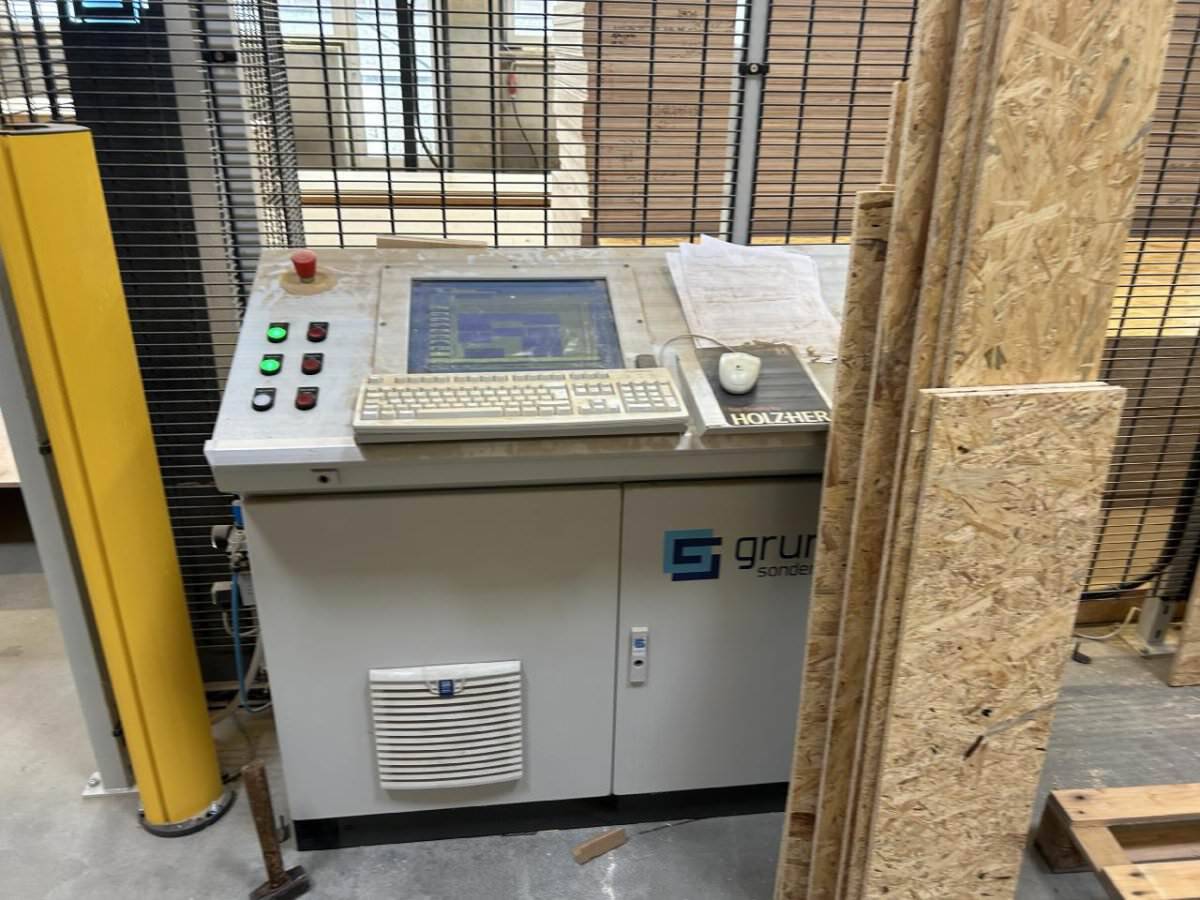

Система управления и программное обеспечение:
CAMPUS V7 CAD/CAM, 1 лицензия на станок
CAMPUS NC-HOPS, MT-Manager, Workcenter, интерфейс DXF
Сетевой сервер Hi-Speed USB для лицензии CAMPUS
Ручной пульт управления с кнопками «Пуск/Стоп», регулировкой скорости и ручным подачей по осям
Безопасность и периферийное оборудование:
Защитный кожух в соответствии с требованиями CE
Защитные ограждения сбоку и сзади
Фотоэлементы в передней части станка
Автоматическая централизованная смазка с герметизацией направляющих кареток под избыточным давлением
Контроль упора
Охлаждение распределительного шкафа с помощью климатической установки Eco
Выпускные патрубки: 1 шт. 250 мм, 2 шт. 80 мм

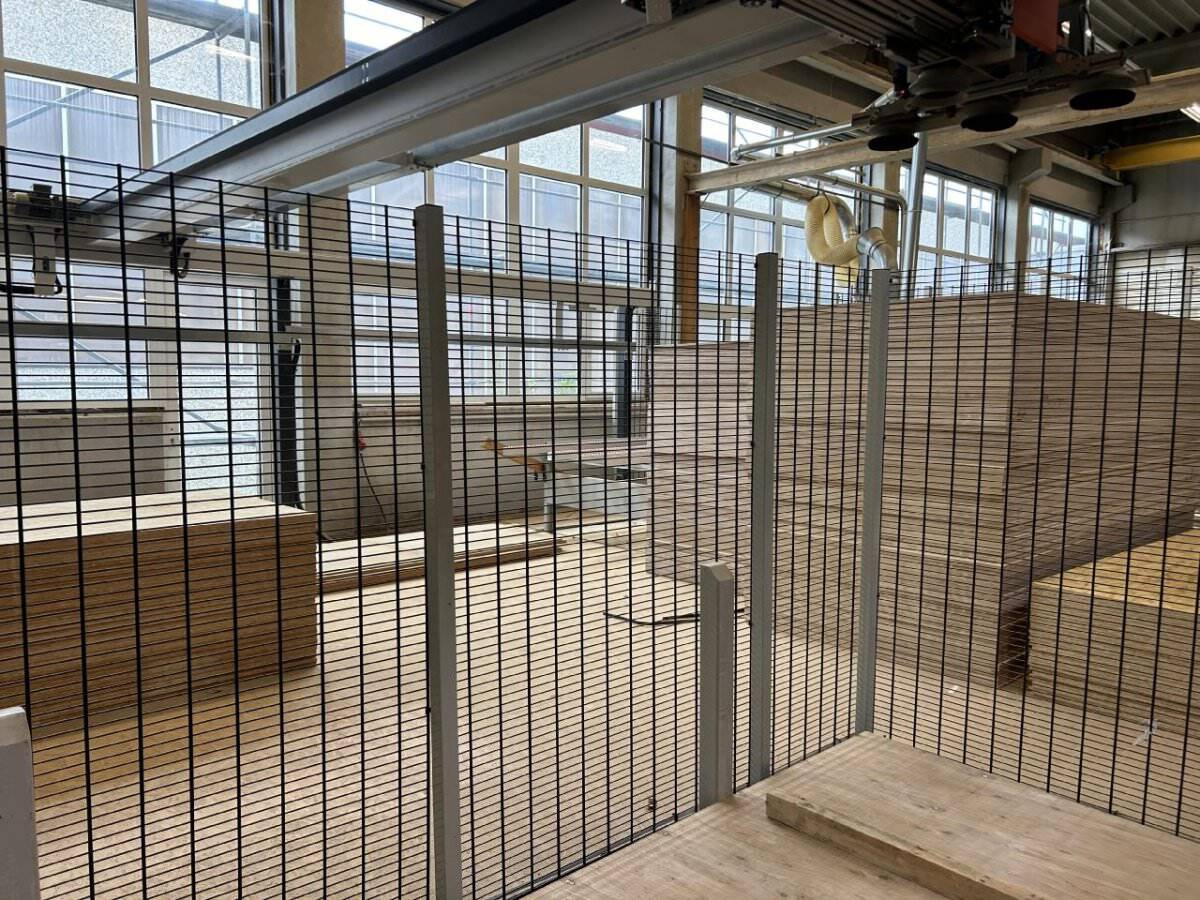

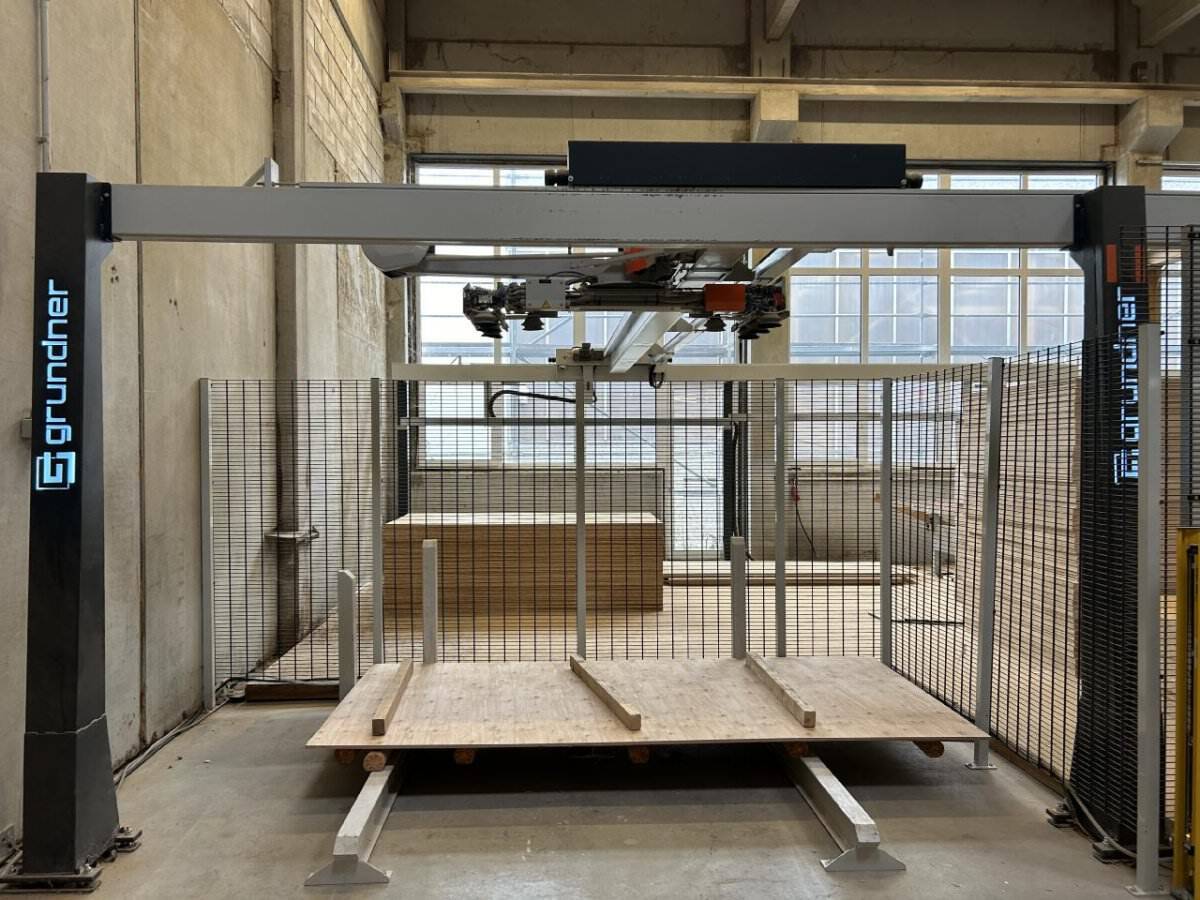

Система хранения плит Store-Master 5110:
Год выпуска 2015, бывшая демонстрационная установка Holz-Her, с 2019 года используется в производстве
Внешние габариты прибл. 8,5 x 7,5 м
Минимальный размер плит 1200 x 600 мм
Максимальный размер плит 3200 x 2100 мм
Максимальная грузоподъёмность 150 кг
Высота штабелирования 1,8 м, макс. 2,0 м
Максимальная высота подъёма 2,1 м
Скорость перемещения по горизонтали прибл. 120 м/мин, по вертикали прибл. 45 м/мин
Поворот плит на 90°
Электронное измерение положения плит и коррекция поворота
Устройство отделения тонких плит с помощью встроенного весоизмерителя
Вакуумная производительность манипулятора 100 м³/ч (модернизация для смешанных материалов)
Место погрузки и разгрузки, прямая загрузка в станок
Принимаемая мощность 6 кВт
Программное обеспечение для управления складом

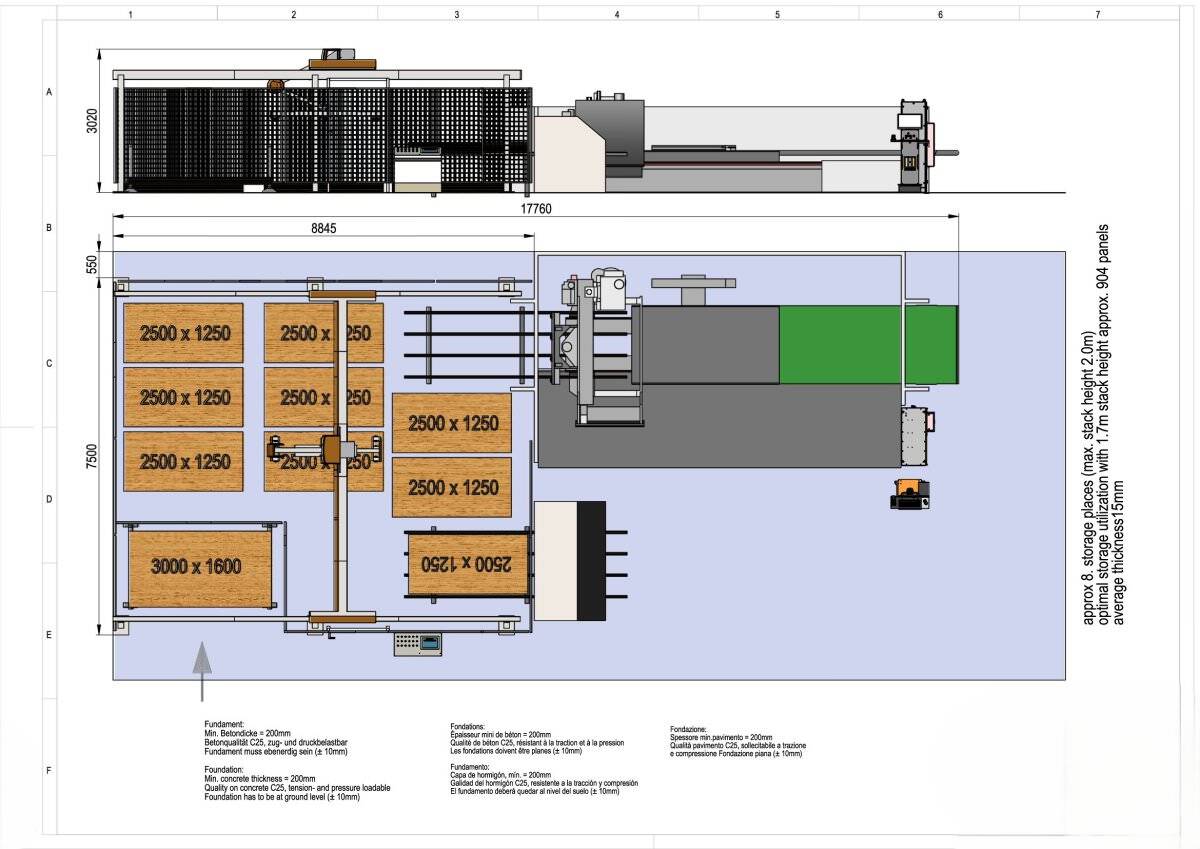

Габаритные размеры всей установки:
Длина прибл. 17 760 мм
Ширина прибл. 7 500 мм
Высота прибл. 3 020 мм
Количество мест хранения прибл. 8
Основная концепция:
- Центр обработки с функцией «нестинг» и полностью автоматизированным плоским складом в виде интегрированной линии
- Погрузка и выгрузка, подача, обработка, спуск и маркировка в одном цикле
- Фрезерный агрегат мощностью 12 кВт с патроном HSK-F 63 и 14-позиционным сменщиком пикапов
- Сверлильный агрегат с 13 вертикальными и 6 горизонтальными шпинделями
- Рабочая поверхность 3100 x 1560 мм
